MCTRL660 PRO

お問い合わせフォーム

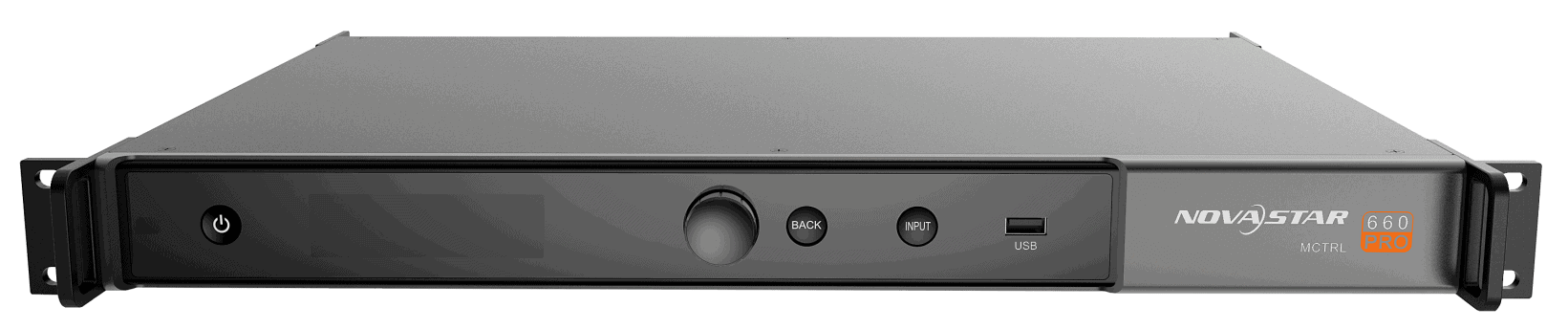

LEDディスプレイコントローラー

LEDディスプレイコントローラー「MCTRL660 PRO」は、従来モデルである「MCTRL660」の信頼性を受け継ぎながら、プロフェッショナルユースに求められる高画質処理性能と豊富なインターフェースを強化した次世代モデルです。
コンサート、ライブイベント、セキュリティ監視センター、国際スポーツイベントなど、大規模かつ高精細な映像クオリティを求められる現場で真価を発揮します。

より精細でリアルな画像

920×1200@60Hzの読み込み容量、RGB独立ガンマ調整、ポイントツーポイントの明るさと色調整により、よりリアルで詳細な画像を提供します。

1ミリ秒未満の低遅延で、スムーズな同期表示を実現

ビデオソースの出力は1ミリ秒未満なので、遅延はほとんど感じられません。これにより、プレゼンテーションへの遅延の悪影響を心配することなく、高品質なコンテンツ表示を実現します。

レイテンシーあり
1ミリ秒未満の遅延

画像のミラーリングと回転。クリエイティブで柔軟なステージを実現

シングルポートまたはデュアルポートのミラーリングと回転をサポートし、ボタンを押すだけで素晴らしい効果を生み出します。

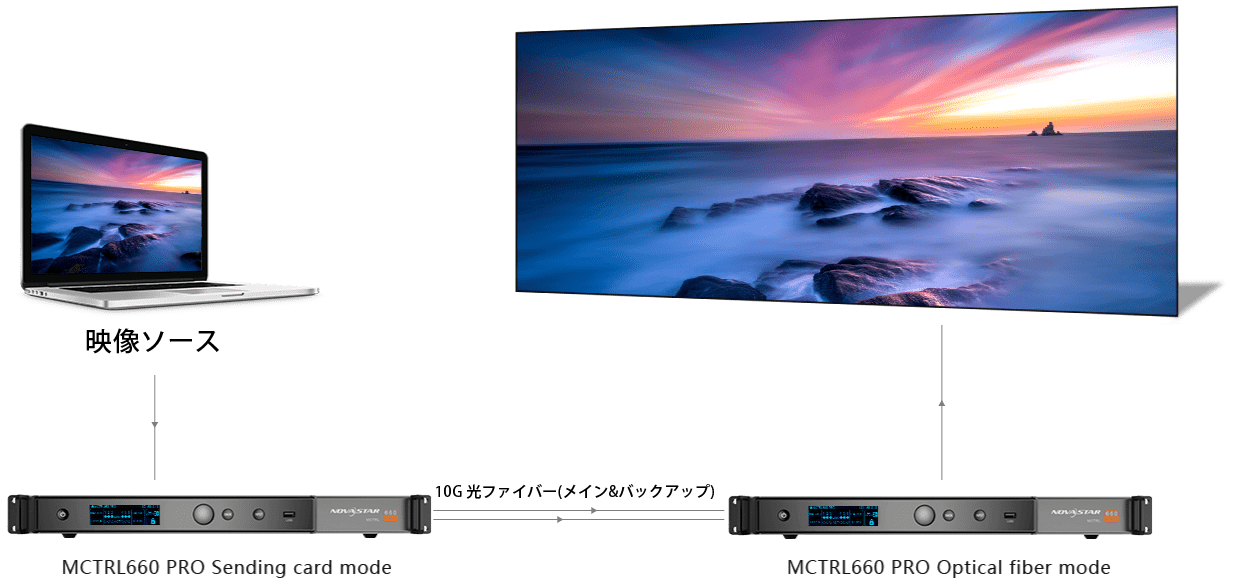

アプリケーションプリセットを簡単に切り替え可能

1Gネットワ​​ークポート出力×6、10G光出力×2。送信/光伝送モードの切り替えに対応。伝送速度を向上させながら、長距離伝送を容易にします。運用コストを削減し、利便性を高めます。

多層的なデータ保護

バックアップからのワンボタン復元。Webコントロールと入力監視をサポートし、問題を迅速に解決します。

豊富なビデオ入出力コネクタを搭載

入力から出力、ループまでプロの現場に必要な端子をフル装備。柔軟なシステム構築が可能です。

入力コネクタ
• 3G-SDI × 1
• HDMI 1.4a × 1
• シングルリンクDVI × 1

出力コネクタ
• ギガビットイーサネットポート × 6
• 10G光ポート × 2

ループ出力
• 3G-SDIループ × 1
• HDMI 1.4aループ × 1
• DVIループ × 1

業界をリードする高画質処理性能

MCTRL660 PROは、映像品質を徹底的に追求した数々の先進機能を搭載しています。

● 超高色深度入力（10bit / 12bit）

10ビット/12ビット RGB 4:4:4 / YCbCr 4:4:4 に対応し、最大入力解像度は 1920×1080@60Hz。
8ビット比で 4096倍の色表現 を実現し、滑らかな階調と豊かな色彩表現、より自然なトランジションを提供します。

● RGB個別ガンマ調整

10bit / 12bit入力時、RGB独立のガンマ調整に対応。
低グレースケールやホワイトバランスのズレによる画質の不均一を抑制し、より正確な色再現を実現します。

● 超低遅延処理

映像遅延は 1ms未満。リアルタイム性が求められるライブ演出や監視用途にも最適です。

運用性を高める高度な機能

現場の信頼性と利便性を追求した、多数のユーティリティ機能を搭載。
• デュアル動作モード：送信カード／光ファイバーコンバータとして使用可能
• ワンクリックバックアップ & リストア：トラブル発生時も迅速に復旧
• 画像ミラーリング：ステージ演出の幅を拡大
• LEDスクリーン自動設定：設営時間を短縮
• Webコントロール：ネットワーク越しに柔軟な操作が可能
• ピクセルレベルの輝度・彩度キャリブレーション
• 入力モニタリング
• 複数台のカスケード接続に対応

活用シーン

MCTRL660 PROは、レンタル・常設を問わず幅広い環境で採用されています。
• コンサート／ライブイベント
• 大型ステージ演出
• セキュリティ監視センター
• 国際スポーツ大会（オリンピックなど）
• 商業施設、大型ビジョン
• スタジアム、アリーナ

仕様

コネクター コネクター名 説明
入力 DVI IN
  • シングルリンク DVI コネクター
  • カスタム解像度対応：
    • 最大幅：3840 ピクセル
    • 最大高さ：2560 ピクセル
  • 対応標準解像度：
    • 1024×768@(24/30/48/50/60/72/75/85/100/120)Hz
    • 1280×1024@(24/30/48/50/60/72/75/85)Hz
    • 1366×768@(24/30/48/50/60/72/75/85/100)Hz
    • 1440×900@(24/30/48/50/60/72/75/85)Hz
    • 1600×1200@(24/30/48/50/60)Hz
    • 1920×1080@(24/30/48/50/60)Hz
    • 1920×1200@(24/30/48/50/60)Hz
    • 2560×960@(24/30/48/50)Hz
    • 2560×1600@(24/30)Hz
HDMI IN
  • HDMI 1.4a 対応
  • HDCP 1.4 対応
  • カスタム解像度対応：
    • 最大幅：3840 ピクセル
    • 最大高さ：2560 ピクセル
  • 対応標準解像度：
    • 1024×768@(24/30/48/50/60/72/75/85/100/120)Hz
    • 1280×1024@(24/30/48/50/60/72/75/85)Hz
    • 1366×768@(24/30/48/50/60/72/75/85/100)Hz
    • 1440×900@(24/30/48/50/60/72/75/85)Hz
    • 1600×1200@(24/30/48/50/60)Hz
    • 1920×1080@(24/30/48/50/60)Hz
    • 1920×1200@(24/30/48/50/60)Hz
    • 2560×960@(24/30/48/50)Hz
    • 2560×1600@(24/30)Hz
3G-SDI IN
  • SMPTE ST 425-1 Level A & B、SMPTE ST 274、ST 296、ST 295 準拠
  • 最大対応入力解像度：1920×1080@60Hz

注：3G-SDI 入力ソースは解像度および色深度設定に対応しません。
出力 RJ45 × 6
  • 6 × ギガビットイーサネットポート
  • 単一ポートの最大負荷能力：
    • 8bit 入力：650,000 ピクセル
    • 10/12bit 入力：320,000 ピクセル
  • イーサネットポート間の冗長化をサポート
OPT1 / OPT2
  • 10G 光ポート
    • シングルモード双芯ファイバー：LC コネクター対応、波長 1310 nm、10 km、OS1/OS2 推奨
    • マルチモード双芯ファイバー：LC コネクター対応、波長 850 nm、300 m、OM3/OM4 推奨
  • 単一光ポートの最大負荷能力は 6 × イーサネットポートの合計と同等
  • 2 × OPT 入出力
    • OPT1 はメイン入力/出力として動作し、6 × イーサネットポートが対応する出力/入力として動作
    • OPT2 は OPT1 のバックアップとして動作
  • 送信カードモードでは、OPT ポートと 6 × イーサネットポートから同一画像を出力可能
  • 光コンバーターモードでは、OPT 入力時はイーサネットポートが出力、イーサネット入力時は OPT ポートが出力
DVI LOOP DVI ループ出力
HDMI LOOP

HDMI ループ出力

HDCP 1.3 ループ出力暗号化に対応
3G-SDI LOOP SDI ループ出力
モニター HDMI

モニターに接続し、入力信号をモニタリングします。

出力解像度：1920×1080@60Hz（固定：1920×1080）

入力解像度がモニター以上の場合、自動で等比縮小して左上から表示されます。
コントロール GENLOCK IN

GENLOCK 入力コネクター

Genlock タイプ：Blackburst

外部 Genlock 信号と複数の MCTRL660 PRO の出力信号を同期・同リフレッシュレート化するために使用
GENLOCK LOOP Genlock ループ出力。最大 8 台の MCTRL660 PRO をカスケード可能。
ETHERNET Fast Ethernet ポート（PC 接続・TCP/IP 対応）
USB IN デバイスカスケード用、または PC 接続用の USB 入力
USB OUT デバイスカスケード用の USB 出力。最大 8 台まで接続可能。
電源 100 V–240 V AC
電源スイッチ ON / OFF
